Salidas

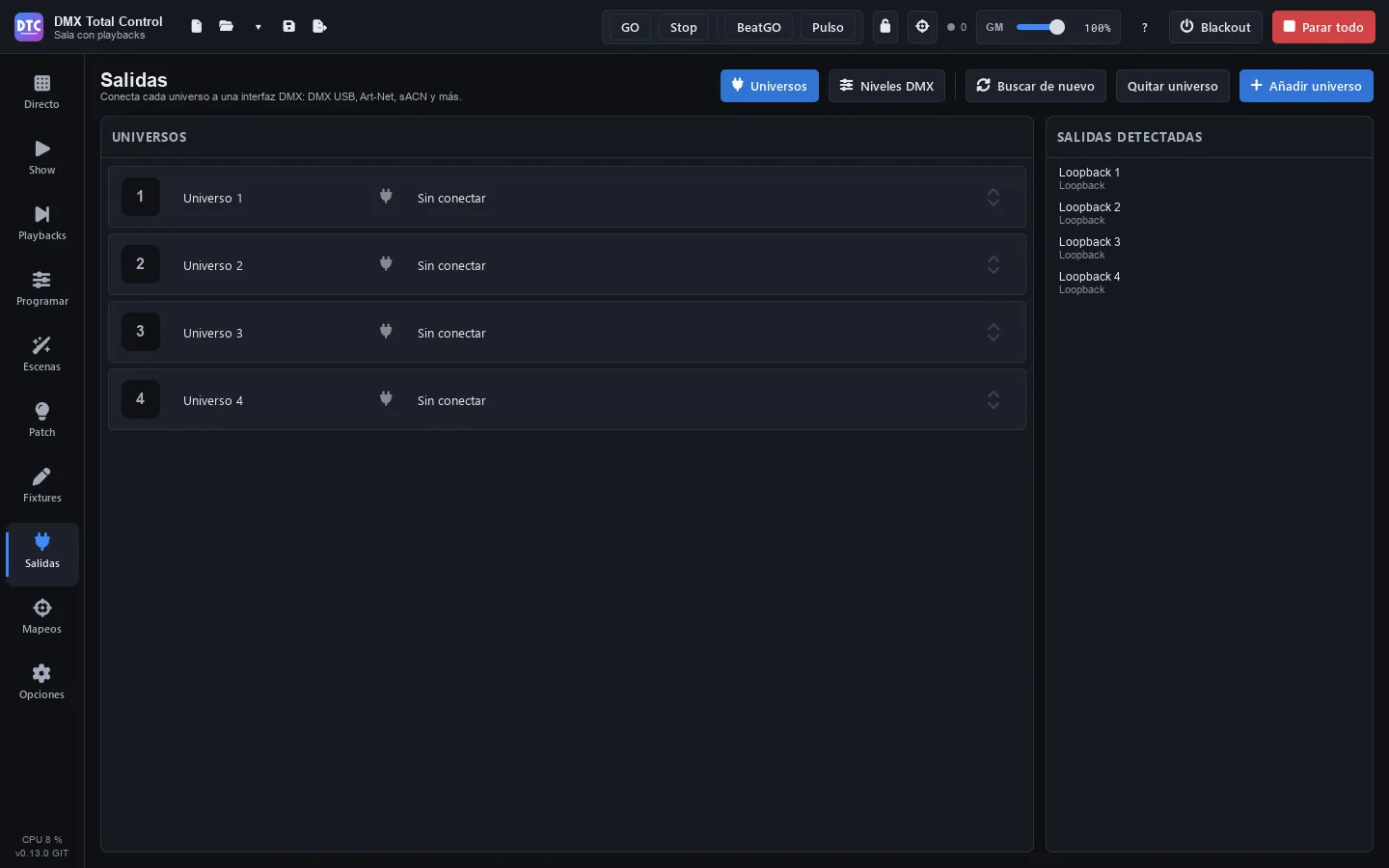

Salidas (F7) conecta cada universo del show (512 canales DMX) a una interfaz: una interfaz DMX USB, un nodo Art-Net o una salida sACN. También tiene el monitor de niveles DMX, que muestra en vivo lo que sale.
En la cabecera:
- «Universos» / «Niveles DMX»: las dos vistas de la página.
- «Buscar de nuevo»: vuelve a buscar las interfaces conectadas.
- «Quitar universo» y «Añadir universo».
Conectar un universo
Sección titulada «Conectar un universo»- Conecta la interfaz al ordenador (o a la red, para Art-Net y sACN).
- Si no aparece en «Salidas detectadas», pulsa «Buscar de nuevo».
- En la fila del universo, abre el desplegable (pone «Sin conectar») y elige la salida.
Cada salida aparece con el nombre de su tipo y el de la interfaz o la red: «DMX USB — …», «ArtNet — …», «E1.31 — …» (E1.31 es sACN). El universo conectado se marca en verde. Para desconectarlo, elige «Sin conectar».
La conexión se recuerda para la próxima vez que abras el programa.
Consejo: las interfaces DMX USB basadas en chips FTDI necesitan sus drivers. Si no los tienes, el instalador del programa ofrece al terminar la página para descargarlos.
Universos
Sección titulada «Universos»- «Añadir universo» añade uno al final. Al patchear eliges en qué universo va cada fixture.
- Haz clic en el nombre de un universo para cambiarlo (el nombre se guarda con el show).
- «Quitar universo» quita el último (siempre queda uno). Si tiene fixtures patcheados, no se puede: muévelos a otro universo o elimínalos antes en el Patch. Si es la entrada de un controlador, se pregunta antes, porque ese controlador dejará de funcionar hasta que lo vuelvas a activar en Mapeos.
Niveles DMX
Sección titulada «Niveles DMX»«Niveles DMX» muestra los 512 canales de un universo tal como salen del programa, con todo aplicado (escenas, programador, mezclador, gran master, límites…):
- Elige el Universo en el desplegable.
- Cada casilla tiene el número de canal y su valor (0–255). «Mostrar en %» cambia a porcentaje.
- Las casillas con borde pertenecen a un fixture. Pasa el ratón por un canal para ver de qué fixture es («Nombre — canal N»).
Consejo: si un fixture no responde, mira aquí si su canal se mueve. Si se mueve, el problema está en el cable, en la dirección del aparato o en la interfaz; si no, en el patch o en lo que estás lanzando.
El mismo monitor puede ser una sección del SHOW («Niveles DMX»).
Entrada DMX
Sección titulada «Entrada DMX»Una interfaz con entrada DMX (o una mesa conectada a ella) sirve para controlar el programa: se activa como dispositivo en Mapeos.
